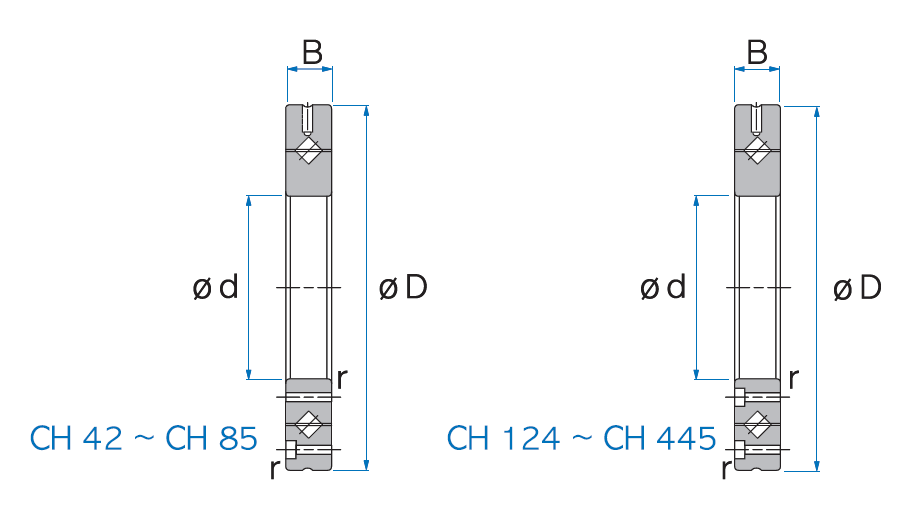

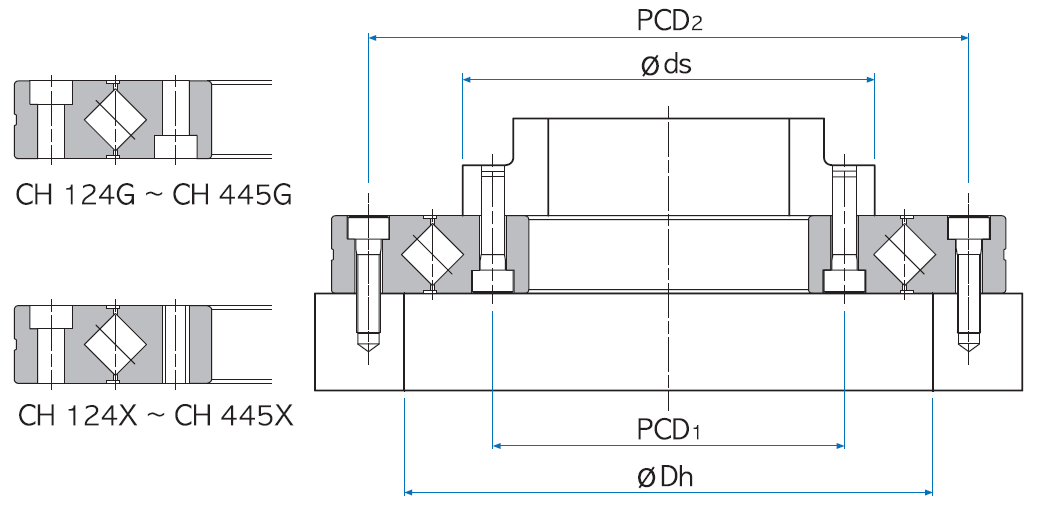

軸徑	公稱型號		質量	主要尺寸				安裝孔相關尺寸				肩部尺寸		基本額定負荷（徑向）
			kg	內徑	外徑	寬度	倒角	內圈		外圈		ds	Dh	C	C0
	open type	seals type		d	D	B	rmin	PCD1	安裝孔	PCD2	安裝孔			KN	KN
10	CH28	CH28	0.12	10	52	8	0.6	16	4-M3貫通	42	6-φ3.4通孔，沉孔φ6.5深3.3	24	31	2.91	2.43
20	CH42	CH42	0.29	20	70	12	0.6	28	6-M3貫通	57	6-φ3.4通孔，沉孔φ6.5深3.3	37	47	7.35	8.35
25	CH52	CH52	0.4	25	80	12	0.6	35	6-M3貫通	67	6-φ3.4通孔，沉孔φ6.5深3.3	46.5	58.5	8.61	10.6
35	CH66	CH66	0.62	35	95	15	0.6	45	8-M4貫通	83	8-φ4.5通孔，沉孔φ8深4.4	59	74	17.5	22.3
55	CH85	CH85	1	55	120	15	0.6	65	8-M5貫通	105	8-φ5.5通孔，沉孔φ9.5深5.4	79	93	20.3	29.5
80	CH124G	CH124G	2.6	80	165	22	1	97	10-φ5.5通孔，沉孔φ9.5深5.4	148	10-φ5.5通孔，沉孔φ9.5深5.4	114	134	33.1	50.9
80	CH124X	CH124X	2.6	80	165	22	1	97	10-M5貫通	148	10-φ5.5通孔，沉孔φ9.5深5.4	114	134	33.1	50.9
90	CH148G	CH148G	4.9	90	210	25	1.5	112	12-φ9通孔，沉孔φ14深8.6	187	12-φ9通孔，沉孔φ14深8.6	133	162	49.1	76.8
90	CH148X	CH148X	4.9	90	210	25	1.5	112	12-M8貫通	187	12-φ9通孔，沉孔φ14深8.6	133	162	49.1	76.8
115	CH178G	CH178G	6.8	115	240	28	1.5	139	12-φ9通孔，沉孔φ14深8.6	217	12-φ9通孔，沉孔φ14深8.6	161	195	80.3	135
115	CH178X	CH178X	6.8	115	240	28	1.5	139	12-M8貫通	217	12-φ9通孔，沉孔φ14深8.6	161	195	80.3	135
160	CH228G	CH228G	11.4	160	295	35	2	184	12-φ11通孔，沉孔φ17.5深10.	270	12-φ11通孔，沉孔φ17.5深10.	208	246	104	173
160	CH228X	CH228X	11.4	160	295	35	2	184	12-M10貫通	270	12-φ11通孔，沉孔φ17.5深10.	208	246	104	173
210	CH297G	CH297G	21.3	210	380	40	2.5	240	16-φ14通孔，沉孔φ20深13	350	16-φ14通孔，沉孔φ20深13	272	320	156	281
210	CH297X	CH297X	21.3	210	380	40	2.5	240	16-M12貫通	350	16-φ14通孔，沉孔φ20深13	272	320	156	281
350	CH445G	CH445G	35.4	350	540	45	2.5	385	24-φ14通孔，沉孔φ20深13	505	24-φ14通孔，沉孔φ20深13	417	473	222	473
350	CH445X	CH445X	35.4	350	540	45	2.5	385	24-M12貫通	505	24-φ14通孔，沉孔φ20深13	417	473	222	473
